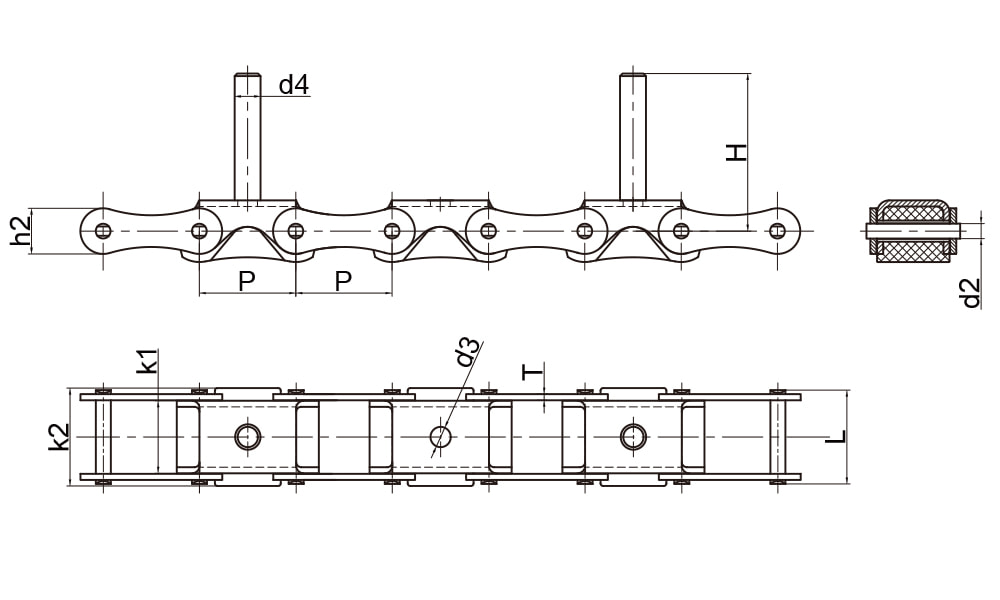

Chain No. | Pitch | Extension shaft diameter |
Extension shaft height |
Pin diameter |
Pin length | Inner pitch width |
Link height | Link thickness |
P | d4 | H | d2 | L | K1 | h2 | T | |
mm | mm | mm | mm | mm | mm | mm | mm | |
38.1-DM1 | 38.10 | 10.00 | 62.13 | 5.94 | 37.00 | 28.60 | 19.05 | 2.42 |
